ZR127（A） 礦用架空乘人電控裝置

ZR127（A） 礦用架空乘人電控裝置

安全使用注意事項

使用產品前，請閱讀使用說明書

警告：嚴禁帶電打開！警示：

使用屈服強度≥630MPa(性能等級8.8)的緊固件！

產品在安裝、使用和檢修時，一定要注意防止“失爆”,注意保護好隔爆面。維修后緊固件應擰緊且引入裝置里的橡膠密封圈應保持密封。

不得改變本安電路和與本安電路有關的元器件的電器參數、規格和型號。

長期停止運行或維修過程中，應將裝置電源斷開。

維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。

裝置中各產品連接正確后才能投入運行。各設備組成不得隨意變更。

1  用途

ZR127（A）礦井架空乘人電控裝置（以下簡稱裝置）要用于煤礦井下的架空乘人裝置的控制系統，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。裝置的隔爆兼本安可編程控制器豐富的輸入和輸出接口，信號之間高可靠的隔離措施，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。  本電控裝置主要由電氣操作臺、主控箱、及其他關聯設備組成。主控箱即礦用隔爆兼本質安全型電氣控制箱，功能主要是接收檢測信號及控制信號，控制乘人裝置的運行。電氣操作臺即礦用本質安全型電氣操作臺，功能主要是發出主令控制信號，顯示運行狀態。整個控制系統通過PLC實現集中控制，并由觸摸屏顯示動態畫面。并且我公司在人機組態方面力爭做到易讀、易懂、易控，并在PLC輸入輸出上留有豁量，可以為未來實現系統升級。

2.要求

2.1 一般要求

2.1.1組成裝置各設備應符合國家及行業有關標準的規定，產品應符合MT209-90及本標準的要求，并按經規定程序和國家、行業指定的單位審查批準的產品圖樣和設計文件制造。

2.1.2 單機產品應符合GB/T3836.1-2021、GB/T3836.2-2021、GB/T3836.3-2021的有關規定。并取得國家指定檢驗單位發放的“防爆合格證”和“煤礦礦用產品安全標志證書”。

2.1.3與裝置關聯的設備必須是滿足GB/T3836規定的防爆產品，必須經防爆檢驗機構聯檢合格后方可接入。

2.1.3 裝置使用說明書的編寫應符合GB9969.1的規定。主要內容應包括：結構特性與工作原理、技術特性、尺寸重量、安裝調試、使用操作、故障分析與排除、保養維護和運輸貯存等內容。

2.2環境要求

2.2.1產品在下列條件下，應能正常工作：

a) 環境溫度： 0℃～+40℃；

b) 平均相對濕度:  ≤95%RH（＋25℃）；

c)環境溫度變化率：小于10℃/h,且不得結露；

d) 大氣壓力:  80kPa～110kPa；

e)含有甲烷，煤塵爆炸性氣體混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體的場所；

2.2.2貯運條件

a)高溫：+60℃；

b)低溫：-40℃；

c)平均相對濕度：95％RH（+25℃）。

2.3  外觀要求

2.3.1 組成裝置各設備的銘牌應清晰端正、安裝牢固。

2.3.1 組成裝置各設備的防爆標志標識應清晰、正確。

3.電氣性能

額定電壓：127V

3.1傳輸距離

3.1.1操作臺與控制箱：100m（使用MHYVP 6×2(7/0.33mm)煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）；

3.1.2轉速傳感器與控制箱：100m（使用MKVV-350/750 3×1.5mm2煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）；

3.1.3 跑偏傳感器與控制箱：3000m（使用MKVV-350/750 2×1.5mm2煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）

3.1.3溫度變送器與控制箱：10m（使用MKVV-350/750 2×1.5mm2煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）；

3.1.5 GUY5（D）液位變送器與控制箱：10m（使用MKVV-350/750 2×1.5mm2煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）；

3.1.6 GDP60（D)壓力變送器與控制箱：10m（使用MKVV-350/750 2×1.5mm2煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）；

3.1.7 KHX23行程開關與控制箱：100m（使用MKVV-350/750 3×1.5mm2煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）；

3.1.8 KXB127聲光報警器與控制箱：3000m（使用MHYVP 2×2(7/0.33mm)煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）；；

3.1.9 KXB127聲光報警器與熱釋紅外傳感器：100m（使用MHYVP 2×2(7/0.33mm)煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）；

3.1.10 KXY127(A)音箱與控制箱：100m（使用MHYVP 2×2(7/0.33mm)煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）；

3.1.11 KXY127(A)音箱與KXY127(B)音箱：100m（使用MHYVP 2×2(7/0.33mm)煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）；

3.1.12 KXY127(B)音箱之間：1000m（使用MHYVP 2×2(7/0.33mm)煤礦用聚氯乙烯絕緣聚氯乙烯護套控制電纜）。

3.3最大組合負載

1臺KXJ1-127礦用隔爆兼本安型控制箱給1臺TH23礦用本安型操作臺、2個GSD1500礦用本安型轉速傳感器供電；1臺KXB127礦用隔爆兼本安型聲光報警器給1個GUR5礦用本安型熱釋紅外傳感器供電。

3.4本安供電距離

控制箱至操作臺：不超過100m；

控制箱至轉速傳感器：不超過100m；

聲光報警器至熱釋紅外傳感器：不超過100m。

3.5模擬量采集

a)電流信號：

1）3路 (3~20)mA電流信號（分別對應溫度、液位、壓力變送器）；

2）采集誤差不超過±1.0%。

b)頻率信號：

1）2路 (0~200)Hz頻率信號（高電平≥20V，低電平≤0.5V，對應轉速傳感器）；

2）采集誤差不超過±1.0%。

3.6報警

a)聲級強度：在距其1m遠處的聲響信號大于85dB(A)。

b)光可見度：光信號在黑暗中20m遠處清晰可見。

3.7傳輸性能

控制箱與操作臺

a)傳輸方式：RS385信號，半雙工；

b)傳輸速率：9600bps。

3.8主要功能

3.8.1啟動/停止：按下操作臺啟動按鈕，控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)閉合；按下操作臺停止按鈕，控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開。

3.8.2超速保護：架空乘人裝置運行時，轉速傳感器檢測到（鋼絲繩）運行速度大于1.2倍額定速度（出廠設置線速度為1m/s）時，控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示故障警示。

3.8.3欠速保護：架空乘人裝置運行時，轉速傳感器檢測到（鋼絲繩）運行速度小于0.8倍額定速度（出廠設置線速度為1m/s）時，控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示故障警示。

3.8.3沿線急停（手動復位）：當控制箱X021端子閉合時（觸發對應位置GEJ30礦用跑偏傳感器），控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示狀態信息（GEJ30礦用跑偏傳感器需要現場手動復位）。

3.8.5越位保護：當控制箱X020端子閉合時（乘員超過規定下車位置時，觸發對應GEJ30礦用跑偏傳感器），控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示狀態信息。

3.8.6溫度保護：當溫度變送器監測（減速機）溫度超過設定值（出廠設置70℃）時，控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示狀態信息。

3.8.7液位保護：當液位變送器監測液位低于設定值（出廠設置25%）時，同時觸摸屏顯示狀態信息。

3.8.8壓力保護：當壓力變送器監測（液壓站系統）壓力小于低壓設定值（出廠設置5MPa）或者大于高壓設定值（出廠設置8MPa），控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示故障警示。

3.8.9張緊保護：當控制箱X022端子閉合時（張緊裝置尾輪小車觸發對應GEJ30礦用跑偏傳感器），控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示故障警示。

3.8.10掉繩保護：當控制箱X023端子閉合時（鋼絲繩從托輪掉落觸發對應GEJ30礦用跑偏傳感器），控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示故障警示。

3.8.11乘人間距保護：當控制箱X027端子閉合（觸發GUR5礦用本安型熱釋紅外傳感器）時間間隔小于系統設定時間（出廠設置16s）時，KXB127礦用隔爆兼本安型聲光報警器發出聲光報警同時控制箱無源開關量輸出（K0-1，K0-2)、（K1-1，K1-2)、（K2-1，K2-2)、（K3-1，K3-2)斷開，同時觸摸屏顯示“乘人間距過近”。

3.8.12實時監控與顯示功能：操作臺有完善的顯示功能。實時顯示架空乘人裝置的運行狀態、實時參數及故障報警、顯示、記錄等內容

3.8.13啟動預警訊號：架空乘人電控裝置應具備延時啟動預警、沿線預警、故障報警訊號，并具備下車點語音提示信號、乘人間距語音或燈光提示信號。

4.操作臺按鈕功能說明

5.操作臺觸摸屏界面顯示主要報警信息

6、觸摸屏顯示界面

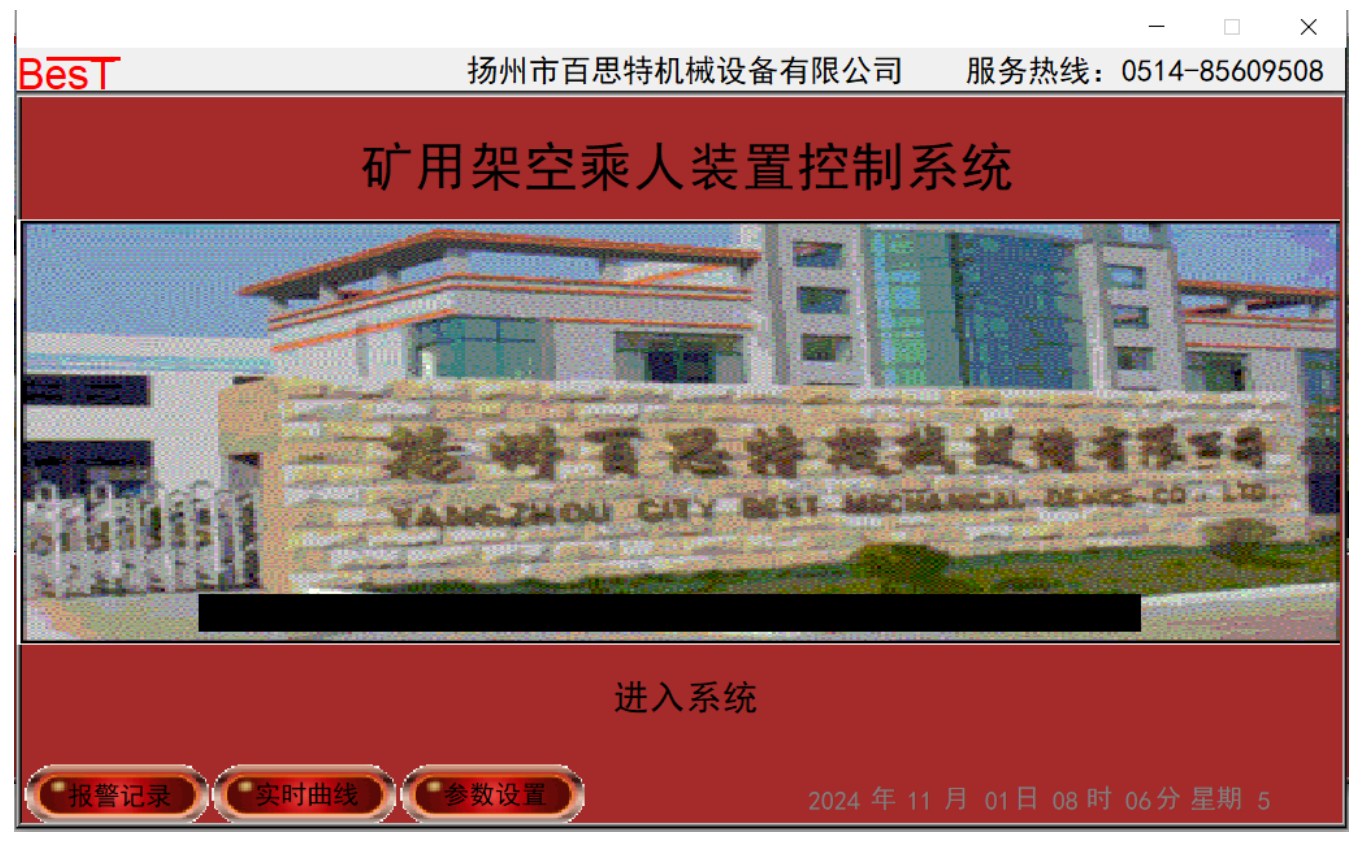

啟動界面

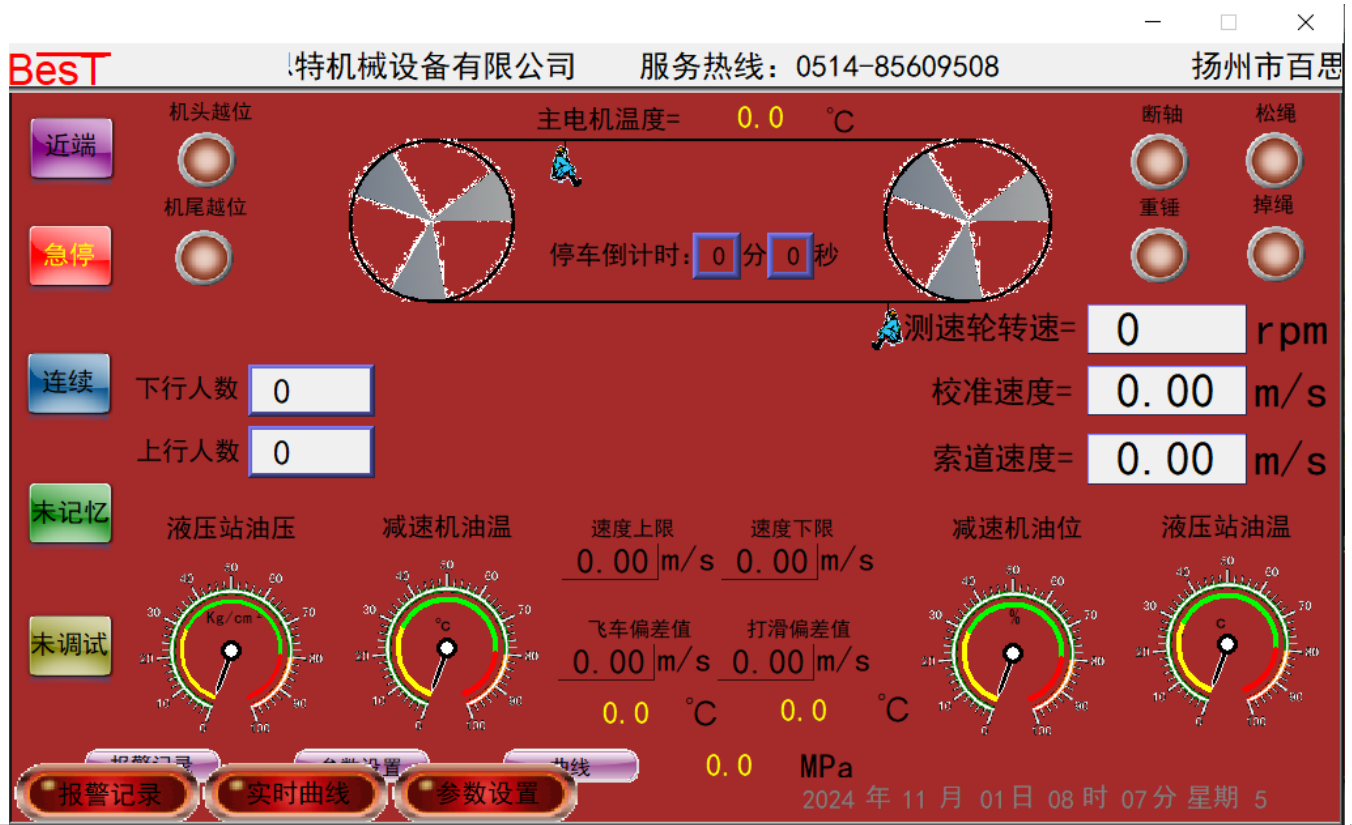

主控界面

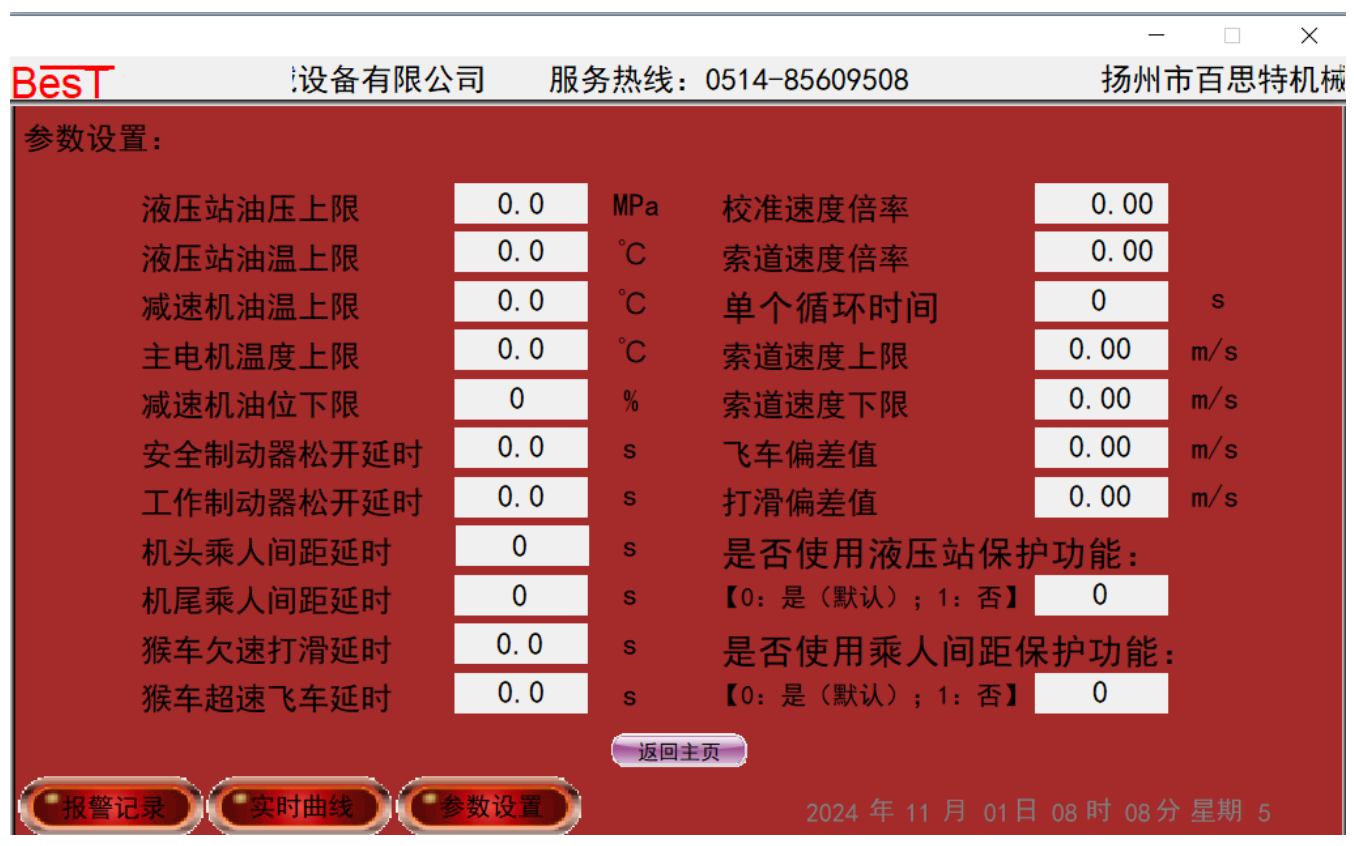

參數設定畫面

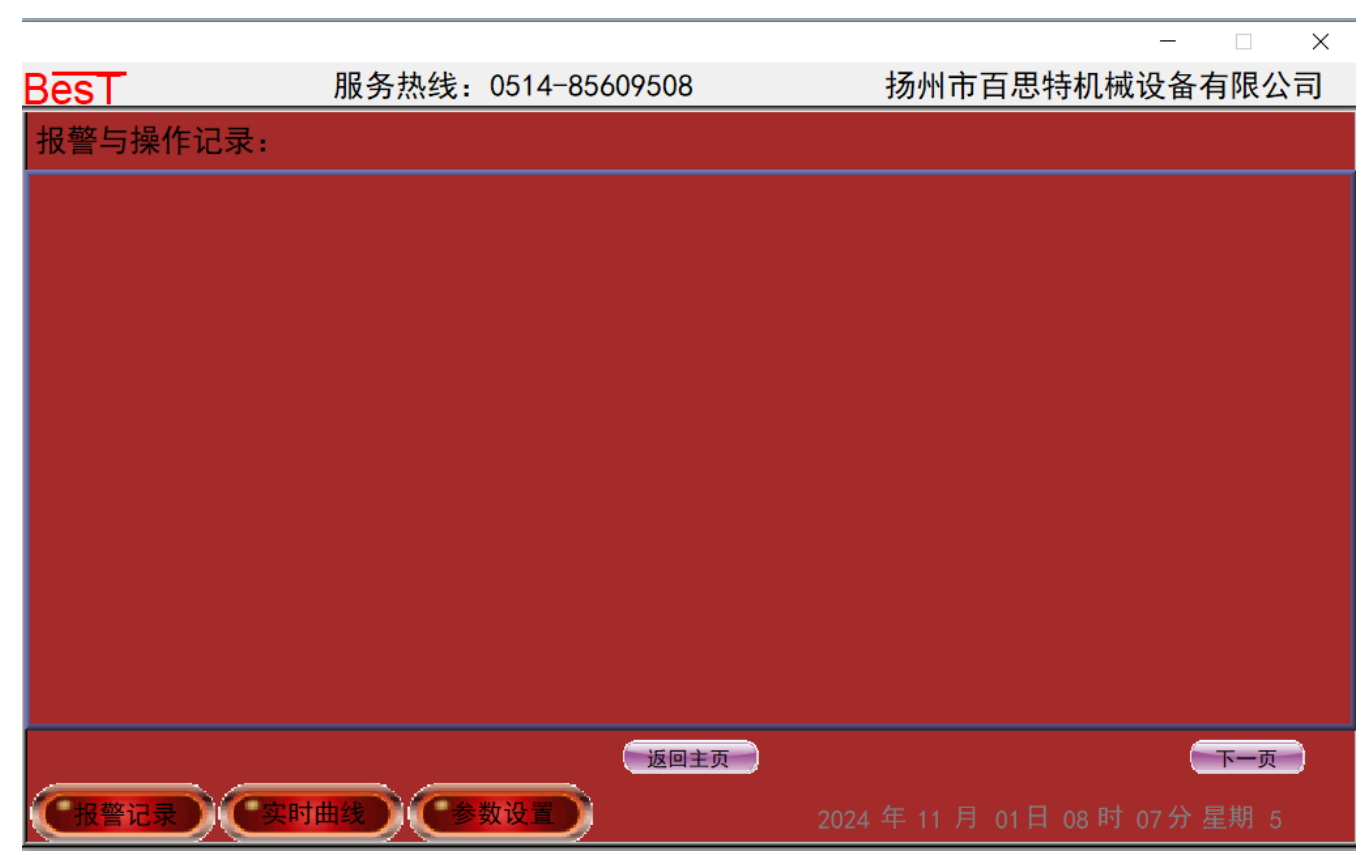

報警記錄

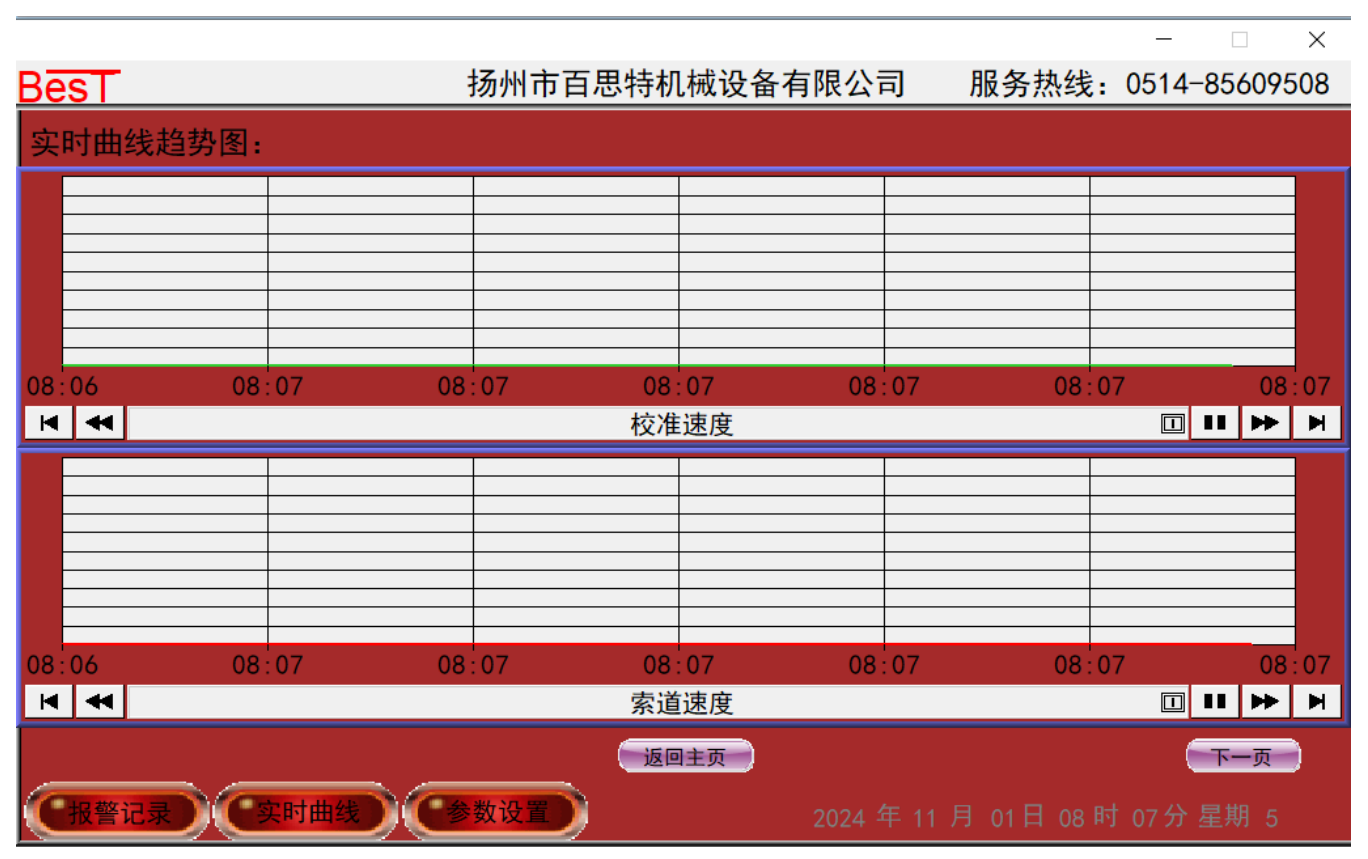

曲線圖

7. 常見故障及解決方法

8.安裝、使用（根據ZR127（A）礦用架空乘人電控裝置企業標準實施）

（一）安裝注意事項：

a）在使用前，應檢查裝置的功能是否正常。應檢查裝置各個組成部分的工作電壓、工作電流是否符合說明書要求的參數。確定該產品的關聯設備是否符合規定要求，并正確接線。

b）裝置下井前，應在地面進行模擬試驗，試驗正常后方可入井安裝。

c）下井前需檢查產品隔爆參數:隔爆面長度、隔爆面粗糙度、隔爆面間隙(隔爆面的間隙應在蓋好蓋板后或關上門后進行檢查測量)、電氣間隙、爬電距離（在最苛刻條件下，接線后是否還滿足要求）、引入裝置（橡膠圈是否符合要求）等，符合要求后方可下井投入使用。

d）安裝使用應放置在通風和無淋水的地方。

e）使用前檢查電機絕緣程度，（絕緣電阻不應低于0.5MΩ）保證不漏電的情況下方可通電，否則發生安全事故自負！

f）電機、開關、電控箱、操作臺接地線是否接好，注意接地線盡量不要和其它設備串連在一起，否則發生安全事故自負！

g）特別注意電機的電壓等級、Y/△接法！

h）保證電控箱輸入電源正常（127V±10%），否則造成電控箱內元件損壞的責任由用戶自行承擔。

g）不得將地線接入本質安全電路

9. 運輸、貯存

運輸

包裝后的電控裝置在避免雨雪直接淋襲的條件下，可適用于水運、陸運及空運等各種運輸方式。

貯存

包裝后的電控裝置能在溫度為-10℃～+30℃，相對濕度不大于90%的環境中儲存1年以上。

10.保養、維修

1）在使用及維修時，嚴禁帶電開蓋。

2）在使用和維修礦用電控裝置時，“不得改變本安和與本安電路有關的電氣元件的型號、規格及其參數”。

3）在使用和維修礦用電控裝置時不得隨意改變電控裝置產品的關聯設備、否則會改變產品的本安性能，造成產品失爆。產品只能與說明書中規定的設備配接使用，若與其它設備連接時，須經防爆檢驗。

3）維修時注意隔爆面的保護，防止密封圈丟失。

5  安裝、調試、操作及使用注意事項

裝置在安裝前，技術文件、產品出廠合格證應與裝置是否一致，檢查各產品及電器元件是否在運輸中遭到碰撞損壞，緊固螺栓是否松動。。

11.運輸和儲存

產品包裝木箱摞裝層數不得大于二層。

搬運時避免摔碰和防雨淋。

必須貯存在干燥的房間內。

隨機技術資料：產品合格證、使用說明書、裝箱單各1份。

12. 訂貨和服務

訂單上需注明產品名稱、型號、數量及交發貨日期。

訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
