產品概述

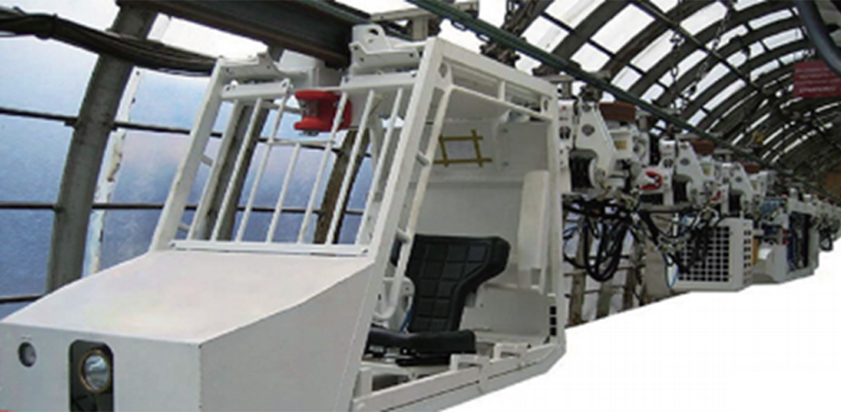

DC系列防爆柴油機單軌吊機車，是一種以防爆柴油機為動力源，通過主泵帶動液壓馬達驅動機車運行的煤礦井下輔助運輸設備，其運行軌道采用德國工業標準的I140E型或I140V型工字型鋼，由鏈條柔性地固定于巷道頂部，機車運行承載輪卡入工字鋼兩側，無脫軌、掉道現象，制動停車是靠制動器彈簧夾緊軌道腹板實現，動作方式為失效制動運行安全、可靠。它不僅能運輸材料、人員和設備，還可以完成井下設備的提升、吊裝等工作,是一種投資少、維護方便、多功能、高效率的井下輔助運輸設備系統。
性能特點
研制了防爆柴油機無級調速系統,實現了單軌吊的自主調速驅動(輕載調速運行及重載低速運行);采用先進的滾輪滑動夾緊技術和單驅雙制動結構,實現了單軌吊的安全穩定運行;采用以可編程控制器為核心的控制系統,實現了單軌吊機車過程控制和狀態監測;采用整體結構優化設計技術,簡化了傳動結構,便于日常維護;研制了快速壓力釋放系統,縮短了制動距離,提高了系統的安全性.
功能用途
◆配5t/8t/16t/32t起吊梁可快速完成支護材料、皮帶、電纜及小型設備的運輸；配相應集裝箱可完成建筑材料、 零散零備件的運輸；
◆配人車可完成井下人員的運輸；每節人車可乘坐10-15人，一次可運輸30-50人；
◆配專用起吊梁可完成液壓支架等大型裝備的運輸、轉移。
135kw系列防爆柴油機單軌吊機車主要技術參數
| 單軌吊機車型號 | / | 35KW 系列防爆類油機單軌吊機車 | |||||
| DC80/135Y | DC110/135Y | DC135/135Y | DC165/135Y | DC190/135Y | DC220/135Y | ||
| 項 目 | 單位 | 整機技術參數 | |||||
| 駕駛方式 | / | 手動/遙控 | |||||
| 整機功率 | Kw | 135 | |||||
| 整機質量 | Kg | 6940 | 7580 | 8220 | 8860 | 9550 | 10140 |
| 額定牽引力 | Kn | 80 | 110 | 135 | 165 | 190 | 220 |
| 制動力 | Kn | ≤120 | ≤165 | ≤202.5 | ≤247.5 | ≤285 | ≤330 |
| 爬坡能力 | 。 | ±25 | |||||
| 最大運行速度 | m/s | 2.2 | |||||
| 限定速度 | m/s | 2.5 | |||||
| 水平轉彎半徑 | m | 4 | |||||
| 垂直轉彎半徑 | m | 10 | |||||
| 甲烷濃度 | ≤ | 0.5%（可調） | |||||
| 外形尺寸(L*W*H) | 16.4*1*1.3 | 17.8*1*1.3 | 19.2*1*1.3 | 20.6*1*1.3 | 22*1*1.3 | 23.4*1*1.3 | |
| 防爆柴油機型號 | KC6102DZLYFB | ||||||
| 油箱容積 | I | 140 | |||||
| 主液壓泵 | A4VG250 (力士樂 德國) 250ml/r 38MPa | ||||||
| 輔助泵 | PGP620A 36ml/r | ||||||
| 液壓驅動馬達 | MS05-2 565ml/r | ||||||
| 主系統壓力 | MPa | 36.5 | |||||
| 載荷·坡度表 | |||||||
| ≤7 ° | 8 ° | 9 ° | 10 ° | 15 ° | 20 ° | 25 ° | |
| DC80/135Y | 28t | 22t | 20t | 18t | 11t | 7t | 4t |
| DC110/135Y | 38t | 35t | 32t | 30t | 20t | 16t | 12t |
| DC135/135Y | 48t | 45t | 42t | 38t | 28t | 20t | 16t |
| DC165/135Y | 60t | 55t | 50t | 45t | 33t | 25t | 20t |
| DC190/135Y | 70t | 65t | 60t | 55t | 40t | 30t | 25t |
| DC220/135Y | 80t | 75t | 70t | 65t | 45t | 35t | 30t |
190kw系列防爆柴油機單軌吊機車主要技術參數
| 單軌吊機車型號 | / | 190KW 系列防燧柴油機單軌吊機車 | ||||||
| DC165/190Y | DC190/190Y | DC220/190Y | DC245/190Y | DC275/190Y | DC300/190Y | DC330/190Y | ||
| 項 目 | 單位 | 整機技術參數 | ||||||
| 駕駛方式 | / | 手動/遙控 | ||||||
| 整機功率 | Kw | 190 | ||||||
| 整機質量 | Kg | 9360 | 10040 | 10640 | 11320 | 11920 | 12600 | 13200 |
| 額定牽引力 | Kn | 165 | 190 | 220 | 245 | 275 | 300 | 330 |
| 制動力 | Kn | ≥247.5 | ≥285 | ≥330 | ≥367.5 | ≥412.5 | ≥450 | ≥495 |
| 爬坡能力 | 。 | ±25 | ||||||
| 最大運行速度 | m/s | 2.2 | ||||||
| 限定速度 | m/s | 2.5 | ||||||
| 水平轉彎半徑 | m | 4 | ||||||
| 垂直轉彎半徑 | m | 10 | ||||||
| 甲烷濃度 | ≤ | 0.5%（可調） | ||||||
| 外形尺寸(L*W*H) | 20.6*1*1.3 | 22*1*3 | 23.3*1*1.3 | 24.7*1*1.3 | 26.1*1*1.3 | 27.4*1*1.3 | 28.7*1*1.3 | |
| 防爆柴油機型號 | KC6102DZLYFB | |||||||
| 油箱容積 | I | 160 | ||||||
| 主液壓泵 | A4VG250 (力士樂 德國) 250ml/r 38MPa | |||||||
| 輔助泵 | PGP620A 36ml/r | |||||||
| 液壓驅動馬達 | MS05-2 565ml/r | |||||||
| 主系統壓力 | MPa | 36 | ||||||
| 載荷·坡度表 | |||||||
| ≤7 ° | 8° | 9° | 10° | 15° | 20° | 25° | |
| DC165/190Y | 60 | 55 | 50 | 45 | 30 | 25 | 20 |
| DC190/190Y | 75 | 65 | 60 | 57 | 41 | 31 | 24 |
| DC220/190Y | 89 | 70 | 65 | 60 | 44 | 35 | 28 |
| DC245/190Y | 97 | 89 | 82 | 76 | 45 | 41 | 32 |
| DC270/190Y | 100 | 95 | 85 | 80 | 60 | 45 | 35 |
| DC300/190Y | 120 | 110 | 102 | 95 | 69 | 53 | 43 |
| DC330/190Y | 120 | 110 | 105 | 100 | 70 | 55 | 45 |
