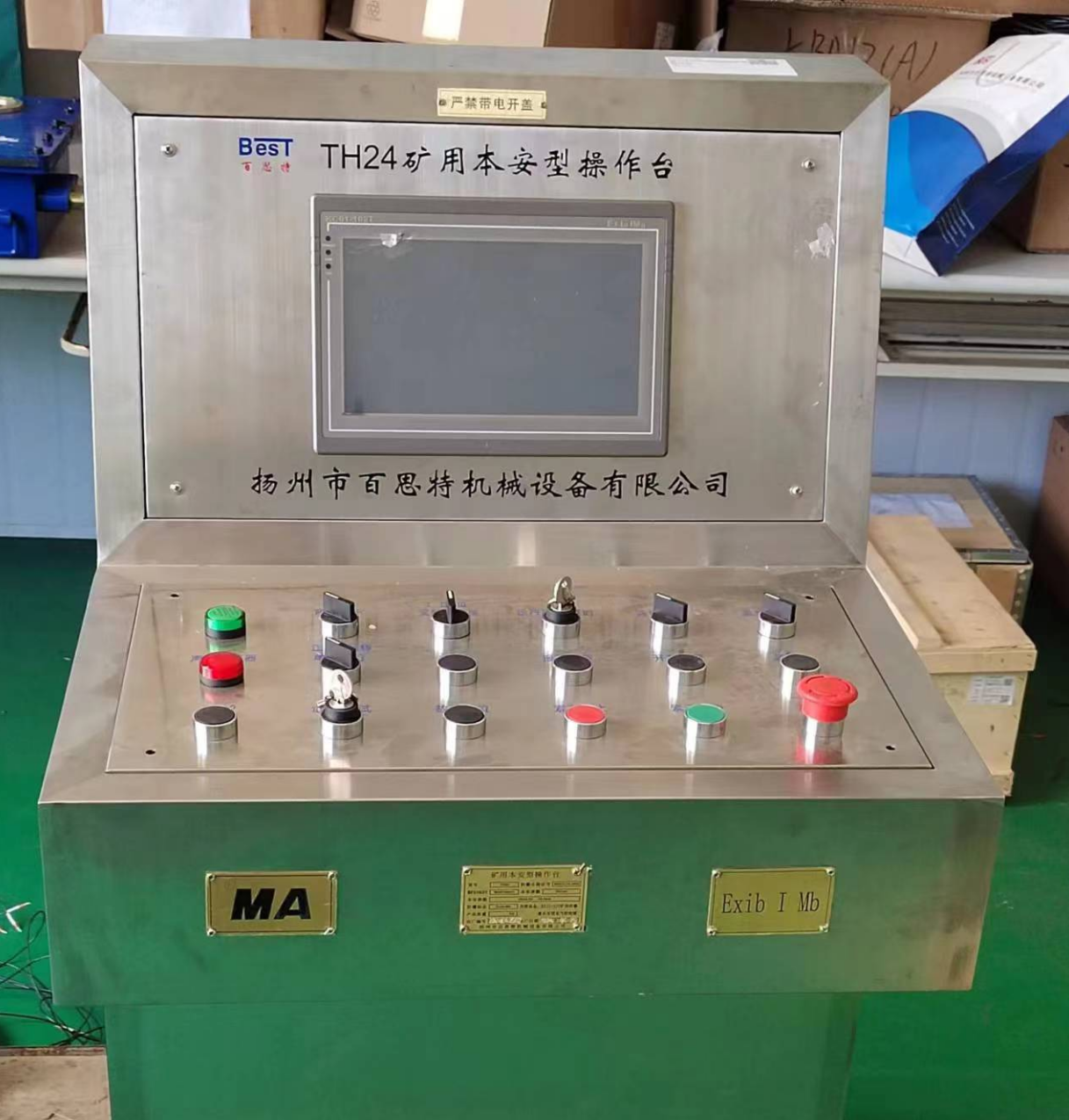

TH24礦用本安型操作臺
使用產品前，請閱讀使用說明書。
警示語句
----維修時不得改變產品本安電路和與本安電路有關的元器件的參數、規格、型號！
----用于經防爆檢驗合格的本安電路中。
一、概述
TH24礦用本安型操作臺（簡稱操作臺）與KXJ1-127礦用隔爆兼本安型控制箱聯合使用，裝置于煤礦井下巷道架空乘人裝置。
二、執行標準
Q/YB009 TH24礦用本安型操作臺。
三、使用環境條件
3.1產品在下列條件下，應能正常工作：
a)環境溫度： 0℃～+40℃；（應按GB 3836.1-2021中5.1.1條附加標志“X”，或在銘牌中標注溫度范圍；）
b)平均相對濕度: ≤95%RH（＋25℃）；
c)大氣壓力: 80kPa～110kPa；
d) 無顯著振動和沖擊的場合；
e)礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體或蒸汽的場合。
3.2儲運條件
a)高溫：+60℃；
b)低溫：-40℃；
c)平均相對濕度：95％RH（+25℃）；
d)振動：50m/s2；
e)沖擊：500m/s2。
四、主要技術特征

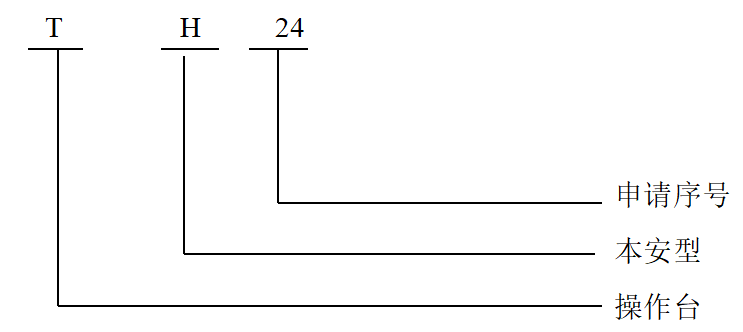

4.1、產品型號含義
4.2、防爆型式：礦用本安型；標志：Exib I Mb。
4.3、操作臺由不銹鋼304焊接而成，操作面板布置指示燈及按鈕
4.4、外形尺寸： 1100 mm x 900 mm x 706mm；
4.5、重量： 約36kg。
4.6電氣性能
4.6.1 供電電源
a)工作電壓：DC24V, 最大工作電流，A：≤0.3。
b)工作電壓：DC12V，最大工作電流，A：≤1.2。
c)兩路電源不共地。
4.6.2 輸入口
a)1路有源開關量，高電平≥20V，低電平≤0.5V。
b)1路音頻模擬信號（信號幅值0.5V~5.0V）。語音聲級，dB(A)：≥85。
4.6.3 輸出口
16路無源開關量；
a) 觸點容量：DC24V/0.6A；
b) 觸點閉合時，接觸電阻，Ω：≤1；
c) 觸點斷開時，漏電阻，kΩ：≥100。
4.6.4 RS485通信
a)路數：1路
b)輸方式：半雙工；
c)傳輸速率：9600bps；
d)最大傳輸距離：100m（傳輸介質：MHYVP 2*2*7/0.37煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜）。
4.5.5主要功能
a) 接收1路有源開關量，高電平時對應指示燈亮起；
b) 接收音頻信號通過喇叭播放；
c)通過操作面板按鈕和旋鈕控制對應開關量輸出；
d)觸摸屏具有顯示運行狀態、故障報警、事件記錄，并具有運行狀態、故障報警、事件記錄查看功能；
e)通過RS485通信實現與配接設備的數據傳輸并通過顯示屏顯示。
五、工作原理
操作臺與KXJ1-127礦用隔爆兼本安型控制箱配套使用。操作人員通過本安操作臺上的按鈕開關，把需控命令發送給電氣控制箱，同時把電氣控制箱的實時執行狀態在本安操作臺上的指示燈進行顯示。本安操作臺適用于煤礦井下，有瓦斯、煤塵爆炸危險的場所。
六、安裝
6.1、與其它設備連接線全部走進線嘴，接線后上緊鎖母。
6.2、導線兩端加15mm長的白色號碼管, 并寫明線號。
6.3、按接線圖壓端子線。
七、常見故障與處理
| 序號 | 故障現象 | 故障原因 | 處理方法 |
| 1 | 開關處于導通檔時如操作臺內隔離柵對應輸入指示燈不亮 | 開關損壞或連線斷良。 | 更換。 |
| 2 | 操作臺內PLC對應輸輸出指示燈亮或接近開關正常指示燈不亮， | 指示燈損壞或連線斷。 | 更換。 |
八、包裝
8.1．包裝箱采用木質結構，產品在包裝箱內安放牢固并應有防潮防震措施。
8.2．包裝箱內應有下列文件和附件：
a. 裝臺單；
b．產品合格證；
c．使用說明書（應符合GB9969的規定）。
九、運輸
在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。
十、貯存
應貯存在通風良好的庫房內，碼放層數不得大于5層，室內不得有腐蝕性氣體或蒸氣，儲存溫度為-10℃～40℃，相對濕度不大于95%（25℃）。
十一、質量保證
產品自出廠日起，一年內出現質量問題，包修。
