KXY127(A) 礦用隔爆兼本安型音箱
安全使用注意事項
警告：嚴禁帶電打開！
產品在安裝、使用和檢修時，一定要注意防止“失爆”,注意保護好隔爆面。維修后緊固件應擰緊 且引入裝置里的橡膠密封圈應保持密封。
警示：使用屈服強度≥450MPa(性能等級 A2-70)的緊固件！
不得改變本安電路和與本安電路有關的元器件的電器參數、規格和型號。
一、概述
KXY127(A)礦用隔爆兼本安型音箱為煤礦、冶金、礦山行業專用音響產品，該產品采用進口小功率 立體聲高保真音頻功放芯片精心設計，具有音質優美動聽、使用壽命長、安全可靠等優點，是礦山井下 需要語音提示理想產品。
適用于有瓦斯(甲烷)、煤塵爆炸氣體混合物危險性的煤礦井下、可安裝在休息室等場所。
KXY127(A)礦用隔爆兼本安型音箱，具有語音提示 , 符合《煤礦安全規程》的規定要求。
二、執行標準
Q/BY031-2024 KXY127(A)礦用隔爆兼本安型音箱。
三、使用環境條件
3.1產品在下列條件下，能正常工作：
a)環境溫度： 0℃～+40℃；
b)無顯著振動和沖擊的場合；
c)無直接滴水、淋水的場所；
d)平均相對濕度: ≤95%RH（＋25℃）；
e)大氣壓力: 80kPa～106kPa；
f)礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體或蒸汽的場合。
3.2 儲運條件
a)高溫：+60℃；
b)低溫：-40℃；
c)平均相對濕度：95%HR（+25℃）；
d)振動：加速度 50m/s2；
e)沖擊：峰值加速度 500m/s2。
四、主要技術性能

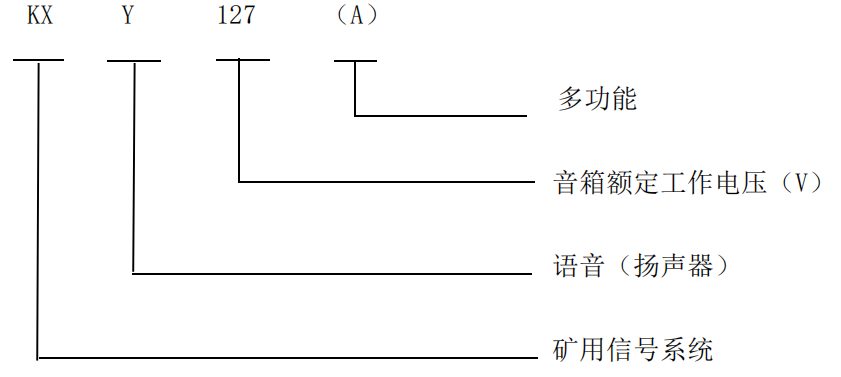

4.1 產品型號
4.2 防爆型式：礦用隔爆兼本安型；防爆標志：Ex db [ib Mb] I Mb。
五、結構特征
a)音箱采用單腔結構，外殼材質為 Q235。
b)緊固件有防止自動松脫的措施，金屬零部件必須進行防銹、防蝕處理。
c)接線裝置、接地端子及設備內部接線具有足夠的強度，并保證連接可靠。
d)電纜采用壓緊螺母式引入裝置，結構符合 GB/T3836.1-2021 和 GB/T3836.2-2021 的有關規定。
e)音箱外殼應設有內、外接地螺栓及接地標志，接地螺栓應進行電鍍等防銹處理。外接地螺栓應大 于等于 M8，內接地螺栓應大于等于 M6。
f)防爆結構應符合 GB/T3836.1-2021、GB/T3836.2-2021 和 GB/T3836.4-2021 的有關規定。
六、工作原理及用途
a)額定電壓：AC127V。
b)最大工作電流：≤300 mA。
c)輸入信號：
1、1 路音頻模擬信號；
2、4 路無源開關量。
d)輸出信號：1 路音頻模擬信號（信號幅值 0.5V~5.0V）。
e)主要功能：具有音頻輸出功能（共 3 種音頻，分別為內置音樂、語音及輸入音頻對應語音）；
1、當端子（OFF,GND）閉合時，斷開音頻輸出；
2、當輸出音樂音頻狀態下，端子（MP3,GND）閉合時，斷開音頻輸出；
3、當端子（CK,GND）閉合時，切換至語音音頻輸出；
4、當端子（CI,GND）閉合時，切換為輸入音頻對應語音音頻輸出；
該音箱必須與 KXY127(B)音箱配合使用。
七、安裝
1、本產品安裝在煤礦井下有瓦斯及煤塵爆炸危險的巷道，與 KXJ127 組成架空乘人裝置。
2、負責現場指導安裝。
3、吊掛礦山井下人行道，停車場，休息室等場所。
4、接線：詳見 KXY127(A)礦用隔爆兼本安型音箱電氣接線圖紙。
八、常見故障與處理
8.1 無聲、無光應檢查保險管和電源變壓器。
8.2 紅燈閃爍無語言報警，揚聲器引線斷、揚聲器壞 IC 3TDA2003A 壞。
8.3 無紅燈閃爍，無語言報警，IC4 AP8921a 壞。
8.4 檢測時不得改變產品本安電路和與本安電路有關的元器件的參數、規格、型號！
8.5 本產品不得隨意與其它未經聯檢的設備連接！
8.6 導線引入或引出設備時應將電纜穿入密封圈、墊圈、壓緊螺母后再行壓緊，不用的引入裝置須 用堵頭壓緊密封。
8.7 使用維修中應注意保護隔爆面，如有銹蝕、損傷應及時修理或更換。
8.8 本產品在不用時，應保存在通風干燥，無腐蝕性氣體環境中。
九、包裝
9.1 包裝箱用木箱，產品在箱內安放牢固并應有防潮防震措施。
9.2 包裝箱內應有下列文件和附件：
a. 裝箱單；
b．產品合格證；
c．使用說明書（應符合 GB/T9969 的規定）。
十、運輸
在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。
十一、貯存
應貯存在通風良好的庫房?jī)?nèi)，碼放層數不得大于 5 層，室內不得有腐蝕性氣體或蒸氣。
儲存溫度為-10℃～40℃，相對濕度不大于 95%RH（25℃）。
十二、質量保證
售后服務
12.1 設備生命周期內，保證零部件的供應。
12.2 產品售后一年內，屬質量問題免費維修或換新
