KXB127 礦用隔爆兼本安型聲光報警器
安全使用注意事項
警告：嚴禁帶電打開！
產品在安裝、使用和檢修時，一定要注意防止“失爆”,注意保護好隔爆面。維修后緊固件應擰緊且引 入裝置里的橡膠密封圈應保持密封。
警示：使用屈服強度≥450MPa(性能等級 A2-70)的緊固件！
不得改變本安電路和與本安電路有關的元器件的電器參數、規格和型號。
一、概述
KXB127礦用隔爆兼本安型聲光報警器為煤礦、冶金、礦山行業專用音響產品，該產品采用進口小功率 立體聲高保真音頻功放芯片精心設計，具有音質優美動聽、使用壽命長、安全可靠等優點，是礦山井下需 要語音提示理想產品。
適用于有瓦斯(甲烷)、煤塵爆炸氣體混合物危險性的煤礦井下、可安裝在礦山井下人巷道、停車場、 休息室等場所。
1.1KXB127 礦用隔爆兼本安型聲光報警器主要用于煤礦井下含有爆炸性氣運輸巷道入口、出口或三叉口 處聲光報警，也可作立井提升的聲光報警用。
1.2 KXB127 礦用隔爆兼本安型聲光報警器， 具有燈光及語音提示的功能, 符合《煤礦安全規程》的規 定要求。
二、執行標準
Q/BY033-2024 KBX127 礦用隔爆兼本安型聲光報警器。
三、使用環境條件
3.1產品在下列條件下，應能正常工作：
a.環境溫度：（0～+40）℃；
b.平均相對濕度：不大于95%HR（+25℃）；
c.大氣壓力：（80～106）kPa；
d .煤礦井下有甲烷及煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
3.2 儲運條件
a)高溫：+60℃；
b)低溫：-40℃；
c)平均相對濕度：95％RH（+25℃）；
d)振動：加速度 50m/s 2； e)沖擊：峰值加速度 500m/s 2。
四、主要技術性能

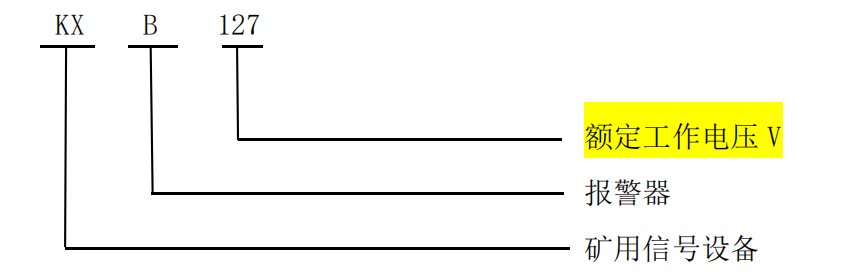

4.1 產品型號：
4.2 防爆型式：礦用隔爆兼本安型；防爆標志：Ex db [ib Mb] I Mb。
五、結構特征
本報警器一體兩腔，分隔爆腔和本安腔，隔爆腔中裝有電路板，本安腔中裝有指示燈和揚聲器。
六、工作原理及用途
a）額定電壓：AC127V。
b) 最大工作電流：≤300 mA
c)電源輸出：1路DC12V/0.5A電源。
d) 輸入信號：3路無源開關量。
e)輸出信號
1、1路無源開關量；
2、觸點斷開時，漏電阻：≥100kΩ；
3、觸點閉合時，接觸電阻：≤0.5Ω。
f) 音響方式：?jiǎn)握{(diào)；報警信號響度：≥85dB(A)。
g) 光可見度：在黑暗中20m處可見；
h) 主要功能
1、3路無源開關量任1路閉合時，發出對應的語音報警同時輸出無源開關量閉合；
2、語音報警播報3遍后停止，再次觸發重復播報。
七、安裝/調試
1、本產品安裝在煤礦井下有瓦斯及煤塵爆炸危險的巷道，與 KXJ127 組成架空乘人裝置。
2、負責現場指導安裝。
3、產品可以選擇吊掛礦山井下人行道，停車場，休息室等場所。
4、接線：詳見 KXB127 礦用隔爆兼本安型聲光報警器使用說明書。
5、調試：報警器控制板具有音量調節電位器，RP 為功放輸入音量電位器，可調節喇叭音量大小。一般 在出廠時均已經調試好，但如果由于某種信號偏大或偏小，可以適當調節相應電位器，從而達到滿意的效 果。
八、常見故障與處理
8.1 無聲、無光應檢查保險管和電源變壓器。
8.2 紅燈閃爍無語言報警，揚聲器引線斷、揚聲器壞 IC 3TDA2003A 壞。
8.3 無紅燈閃爍，無語言報警，IC4 AP8921a 壞。
8.4 檢測時不得改變產品本安電路和與本安電路有關的元器件的參數、規格、型號！
8.5 本產品不得隨意與其它未經聯檢的設備連接！
8.6 導線引入或引出設備時應將電纜穿入密封圈、墊圈、壓緊螺母后再行壓緊，不用的引入裝置須用堵 頭壓緊密封。
8.7 使用維修中應注意保護隔爆面，如有銹蝕、損傷應及時修理或更換。
8.8 本產品在不用時，應保存在通風干燥，無腐蝕性氣體環境中。
九、包裝
9.1 包裝箱用木箱，產品在箱內安放牢固并應有防潮防震措施。
9.2 包裝箱內應有下列文件和附件：
a. 裝箱單；
b．產品合格證；
c．使用說明書（應符合 GB/T9969 的規定）。
十、運輸
在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。
十一、貯存
應貯存在通風良好的庫房?jī)?nèi)，碼放層數不得大于 5 層，室內不得有腐蝕性氣體或蒸氣。
儲存溫度為-10℃～40℃，相對濕度不大于 95%RH（25℃）。
十二、質量保證
售后服務
12.1 設備生命周期內，保證零部件的供應。
12.2 產品售后一年內，屬質量問題免費維修或換新。
